$JHRS _이중방수 ∙ 이물질방지 {$사진}$

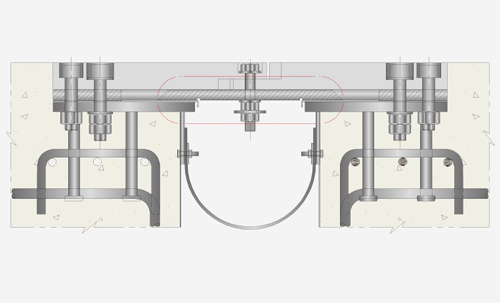

세계유일 좌우상판 연결형 신축이음장치
차량 주행중 충격을 저감, 승차감 향상, 소음을 현저히 감소(핑거형 대비 9.1dB 저감, 레일형 대비 21dB 저감, 하부소음 기준)
링크의 회전거동이 X,Y축으로 자연스럽게 거동하며 교량의 횡방향 변위 수용이 가능하여 곡교, 사교, 램프교등의 형식과 범위에 제한을 받지 않아 적용성이 뛰어남
이물질 방지판을 적용하여 구조적으로 안정되며, 이물질의 하부 유입을 방지하여 내구성이 증가됨
3단계 방수처리로 누수를 완벽히 차단함
자전거 등 이륜차 통행시 바퀴빠짐 사고 예방
개별적 링크 교체로 유지보수비용 감소
지진시 낙교방지에 도움

제품에 대한 자세한 문의는 전화주세요!031-987-8009

고객문의 목록

이물질 방지판을 구비하여 상시 이물질을 차단하여 고무방수재 터짐 방지, 신축이음 수명 장기화

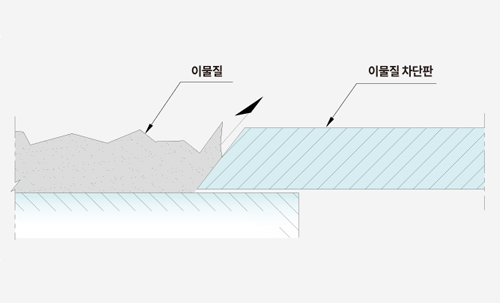

이물질 방지판의 양끝단에 경사로 적용, 자연적 신축거동으로 이물질 배출

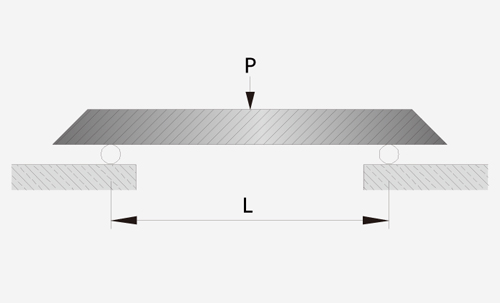

신축이음 구조형상 단순구조로 진화, 구조적으로 안정적(휨모멘트 발생 ¼)

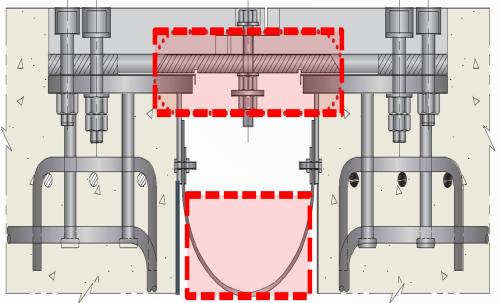

1단계 이물질 차단판 ▶ 2단계 고무방수재

굴절형 신축이음장치 내부 이물질 투입(굵은 골재, 중사, 모래 3가지 타입)

신축거동을 수행하며 신축이음에 발생하는 하중 확인 및 신축거동 이상 유무 확인

이물질 방지판 경사로를 통해 배출되는 이물질 확인

1. 굴절형 신축이음장치 내부에 6,000g의 이물질 투입

2. 신축거동 100회 수행 후 하중 측정 및 배출 이물질 측정

6,000g 중 최대 1,275g의 이물질이 배출되며 신축거동에 문제가 없음을 확인했으며 추가적으로 투입되는 이물질에 대해서 99% 배출됨을 확인함
